Рентгеновский аппарат разборный с компьютерной рентгенографией Ренар-ЦР
Компактный разборный аппарат для рентгенографических исследований при общей диагностике, травматологии и флюорографии. В качестве детектора рентгеновского изображения используется фотостимулированная пластина, помещаемая в стандартную кассету. Штатив аппарата позволяет проводить снимки как в положении пациента "стоя", так и в положении "лежа" на каталке или носилках. Аппарат имеет два устройства для установки кассет - основное и вспомогательное. Основное устройство используется для получения снимков грудной клетки и черепа в положении пациента "стоя" и в положении "лежа" при использовании каталки. Вспомогательное устройство используется для получения снимков ног. Кроме того, возможно проведение снимков на кассеты, закрепляемые на каталке или расположенные непосредственно под исследуемым объектом. При необходимости возможно получение традиционных снимков на рентгеновскую пленку.
Штатив
Поворот системы моноблок-приемник вокруг горизонтальной оси
360°
Расстояние от пола до центра рентгеновского пучка при горизонтальном положении системы моноблок-приемник
870 мм
Расстояние от пола до центра рентгеновского пучка при вертикальном положении системы и повернутом моноблоке
440 мм
Вертикальное перемещение системы моноблок-приемник
500 мм
Высокочастотный генератор
Мощность
4 кВт
Рабочая частота
300 кГц
Диапазон напряжений
40-115 кВ
Диапазон тока
5-100 мА
Диапазон количества электричества
0,1-200 мАс
Питание
220 В, однофазн.
Рентгеновская трубка
Тип анода
неподвижный
Теплоемкость
40 000 тепл. ед.
Размеры фокусного пятна
0,6/1,5
Управление
Цифровая индикация параметров
кВ, мАс
Индикация включения экспозиции
имеется
Система компьютерной рентгенографии
Разрешающая способность
4,3 пары линий/мм
Пороговый контраст
1,5%
Динамический диапазон
200
Производительность
до 30 снимков/час
Максимальный размер кассеты
35х43
Срок службы экрана
25 000 циклов
Принцип действия цифровой рентгенографии:
Работа системы основана на запоминании рентгеновского изображения на специальной пластине, покрытой стимулированным люминофором и дальнейшем считывании изображения сканирующим лазером.
Использование специальной пластины взамен рентгеновской пленки позволяет снизить лучевую нагрузку и сократить затраты на рентгеновскую пленку и химические реактивы
в кабинетах для оказания экстренной помощи,когда транспортировка в отделение радиологии сопряжено с потерей времени и стрессом
простая в использовании панель управления, в которой необходимо установить 2 параметра и цифровой дисплей параметров
легкая настройка различных проекций при минимальных усилиях стала возможной благодаря дизайну штатива рентгеновской трубки с противовесом
головка рентгеновской трубки регулируется во всех плоскостях и позволяет произвести съемку в горизонтальной и вертикальной проекциях
удобная и безопасная и парковая позиция головки гарантирует ее безопасность, особенно при движении

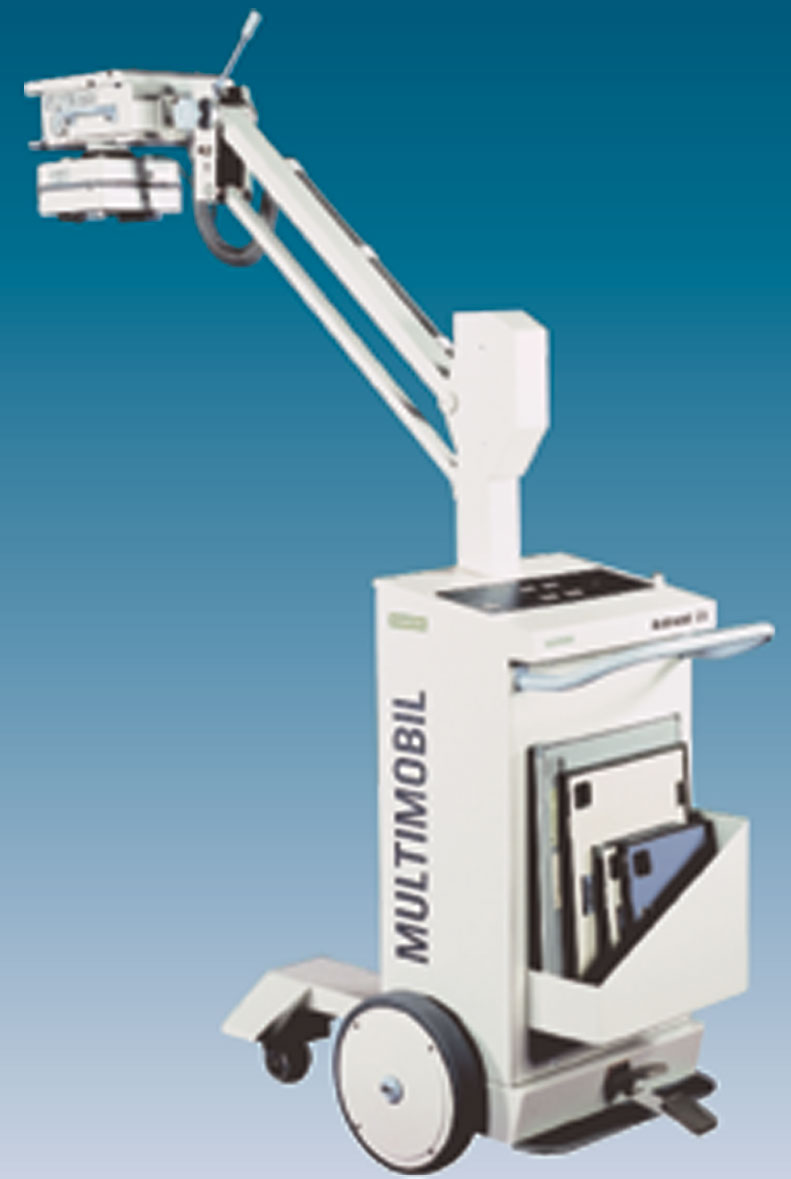

благодаря маленькому весу и компактному функциональному дизайну, Multimobile 2.5 обладает раширенной маневренностью и мобильностью
Технические характеристики:
Конфигурация системы: Генератор • высокочастотный генератор рентгеновских лучей • ыходная мощность 2.5 кВт • диапазон напряжения 40 до 100 кВ • диапазон изменения мАс 0.32 до 200 мАс • время экспозиции от 20 мс до 5 сек.
Рентгеновская трубка • время экспозиции: от 5 до 2.5 сек. • техника экспозиции: двухточечная техника (регулируются только кВт и мА/сек) • фокусное пятно 1.4 х 1.4 мм • коллиматор: ручная регулировка • требуемое напряжение в сети: 170 – 265В • потребляемая мощность: 3 кВА • частота питающей сети: 50 Гц • длина сетевого кабеля: 15 м. • ящик для кассет: вместимость 8 кассет • размеры устройства: 65 х 142 х 142 (высота х высота х длина) • вес: 130 кг
Мобильный рентгеновский генератор для применения в обычной клинической практике, в палатах и в рентгенологических отделениях
Технические характеристики:
Компактная конструкция · моноблочный высокочастотный генератор с мультиимпульсной формой кривой мощностью 2.5 кВт по DIN 6822 · диапазон напряжения на трубке от 40 до 110 кВ, 21 ступень регулирования · максимальный ток трубки 40 мА · диапазон мАс от 0.32 до 200, 29 ступеней · 0,5 – 200 мАс при 40 кВ · 0.4 – 160 мАс в диапазоне 41 – 50 кВ, 0.32 – 125 мАс в диапазоне 52 – 63 кВ · 0.32 – 100 мАс при 66 – 77 кВ, 0.32 – 80 мАс при 81 – 100 кВ · минимальное время экспозиции 8 мс · максимальное время экспозиции 5 с · установка значений кВ и мАс осуществляется сенсорными кнопками на панели управления · включение светового указателя осуществляется с панели управления · штатив рентгеновской трубки сбалансирован · аппарат может быть точно спозиционирован за счет поворотных колес · подсоединение к электрической сети осуществляется через обычную розетку с заземлением ·в комплект поставки входит моноблочный генератор, рентгеновская трубка SR 100/20 с номинальным размером фокусного пятна 1.4 мм (IEC 336/1982) · ручная двухслойная диаграмма со световым указателем (галогеновая лампа яркостью не менее 180 люкс на расстоянии 1 м). Встроенный ящик для 5 кассет размером 35 х 43 см
Компактная конструкция · моноблочный высокочастотный генератор с мультиимпульсной формой кривой мощностью 16 кВт по IEC 601-2-7 ·дlиапазон напряжения на трубке от 40 до 125 кВ, 24 ступени регулирования · максимальный ток трубки 250 мА · диапазон мАс от 0.32 до 250, 30 ступеней · 0,5 – 200 мАс диапазоне 40 – 48 кВ, 0,4 – 250 мАс при 50 кВ · 0.4 – 200 мАс в диапазоне 52 – 57 кВ, 0.32 – 200 мАс в диапазоне 60 – 63 кВ, 0.32 – 125 мАс при 85 – 102 кВ · 0.32 – 100 мАс при 109 – 125 кВ · минимальное время экспозиции не более 4 мс в диапазоне 40 – 125 кВ · максимальное время экспозиции 6 с · установка значений кВ и мАс осуществляется сенсорными кнопками на панели управления · включение светового указателя осуществляется с панели управления · штатив рентгеновской трубки сбалансирован · аппарат может быть точно спозиционирован за счет поворотных колес · подсоединение к электрической сети осуществляется через обычную розетку с заземлением · в комплект поставки входит моноблочный генератор, рентгеновская трубка IAE X22 с номинальным размером фокусных пятен 0.8/1.3 мм, скорость вращения анода 2800 об/мин (50 Гц) (IEC 336/1982) · ручная двухслотовая диаграмма со световым указателем (галогеновая лампа яркостью не менее 180 люкс на расстоянии 1 м) · встроенный ящик для 8 кассет размером 35 х 43 см
Мобильная С-дуга с электронно-оптическим преобразователем высокого разрешения
моноблочным высокочастотным генератором
блоком цифрового управления
технологией сохранения изображений обеспечивает оптимальное решение
отвечающее современным клиническим требованиям
Технические характеристики:
Multimobile 5C создан для многоцелевого применения: • в общей хирургии • ортопедической хирургии • экстренной хирургии • кардиохирургии • травматологии • эндоскопии • блоках интенсивной терапии • реанимации • в амбулаторных учреждениях • операционных, а также в ветеринарной медицине
Генератор • высокочастотный генератор рентгеновских лучей 2.5 кВт С – дуга • с-дуга с моторизованным управлением в вертикальном направлении, с ручным управлением в орбитальном и ротационном направлениях, противовесом и фиксаторами; • эффективная высокочастотная технология; • рентгеновская трубка 0.5х0.5 и 1.5х1.5 фокусными пятнами • превосходное пространственное разрешение • ирисовый коллиматор • ультра компактный ЭОП (15см или 23см) с CCD камерой • 2-мя черно-белыми мониторами • режим ожидания, исключающий случайное радиационное излучение • вращение изображения для визуализации изображений независимо от положения органа • риверсирование изображения • сохранение в памяти 4 изображений в дополнение к последнему изображению • фюроскопия с фиксацией последнего изображения • тепловая защита
Аппарат представляет собой моноблок с высокочастотным генератором рентген-излучения 30 кВт (самый мощный среди передвижных аппаратов), панелью управления и ящиком для кассет, к которому прикреплена шарнирная "рука" с поворотным излучателем на конце. Аппарат подключается с помощью вилки к розетке сети.
Имеется также модификация с необслуживаемой аккумуляторной батареей с длительным сроком эксплуатации, которая дает возможность врачам производить снимки без подключения аппарата к розетке сети и перемещать аппарат с помощью электродвигателя.
Производство снимков с целью диагностики заболеваний легких и костно-суставного аппарата с головы до стоп, в т.ч. у лежачих пациентов. Благодаря мощному генератору аппараты Моbilett ХР могут использоваться круглосуточно без ограничений во времени и обеспечивают высокое качество снимков, не уступающее по качеству снимкам, выполненным на современных стационарных рентгенаппаратах, при исключительно низкой лучевой нагрузке.
Новейшей революционной разработкой фирмы SIEMENS для этих рентген-систем является установка MOBILETT XP Digital - первый в мире полностью цифровой мобильный генератор. Аппарат имеет плоский цифровой детектор, выполненный на основе аморфного силикона, который сразу трансформирует энергию рентген-излучения в цифровое изображение отснятого объекта и передает его на рабочую станцию для компьютерной обработки и архивации в матрице 14 Bit (3000х3000 пикселей) в формате DICOM-3, а также передачи рентген-изображений по компьютерным сетям и получения высококачественных твердых копий на лазерной камере. При этом обеспечивается минимальная лучевая нагрузка и максимальная пропускная способность (до 60-70 пациентов в час) за счет беспленочной технологии. Флэт-детектор соединяется с рентген-системой длинным гибким кабелем и может быть установлен в любом месте, где нужно произвести рентгенографическое исследование пациента.

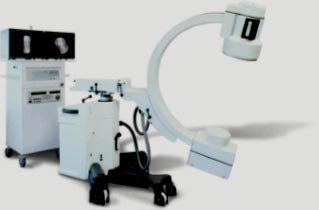

OMNISCOP C7 Цифровой хирургический мобильный рентгеновский аппарат с С-образной дугой
OMNISCOP C представляет собой мобильный хирургический рентгеновский аппарат с С-образной дугой. Его конструкция обеспечивает максимальную гибкость и эффективность в клинических условиях.
OMNISCOP C – многофункциональная система, являющаяся наилучшим решением для новых клиник и больниц.
В системе использована самая современная технология захвата изображений, включающая в себя телевизионную цепь, ПЗС - сенсор, усилитель изображения размером 7” и управляемая тележка, благодаря которой система проста в использовании и обладает хорошей маневренностью в любых помещениях больницы: в операционных, палатах интенсивной терапии, помещениях экстренной помощи и т.д.
Технические характеристики :
С-образная дуга
Глубина: 640 мм.
Размах: 725 мм.
Расстояние от источника излучения до приемника (SID): 940 мм.
Орбитальное перемещение:115º (+90º-15º)
Угол поворота: +/-200º
Горизонтальное перемещение: 200 мм.
Автоматизированное вертикальное перемещение: 400 мм.
Сканирование «туда - обратно»: +/- 12º
Генератор
10%, 50/60 Гц.±Высокочастотный однофазный генератор: 40 кГц, 230 В.
Максимальная мощность: 2,8 кВт.
Диапазон пиковых напряжений при флюороскопии: 40 - 110 кВп.
Диапазон токов при флюороскопии: 0,2 - 4 мА.
Диапазон токов при флюороскопии в режиме одиночного импульса: 0,4 - 7 мА.
Диапазон пиковых напряжений при рентгенографии: 40 – 110 кВп.
Диапазон токов при рентгенографии: 23.3 - 65 мА.
с.×с) при рентгенографии: 1 – 250 мА×Диапазон токов (мА
Автоматический контроль яркости (ABS).
Режимы работы:
Непрерывная флюороскопия;
Импульсная флюороскопия;
Флюороскопия в режиме одиночного импульса;
Режим рентгенографии для получения снимков на рентгеновской пленке с усиливающим экраном.
Ручной переключатель.
Ножная педаль.
Рентгеновская трубка
Неподвижный анод.
Угол наклона зеркала анода 12º.
Фокальное пятно:
Малое: 0,6 мм. для флюороскопии.
Большое: 1,5 мм. для рентгенографии.
Теплоемкость анода 41.000 H.U.
Скорость охлаждения анода 18.600 H.U./мин.
Теплоемкость всего блока 675.000 H.U.
Коллиматор со шторками и ирисовой диафрагмой.
Система формирования и обработки изображений
Усилитель изображения: 7" и 5”.
Коэффициент преобразования: 150 Кд/м2/мР/сек.
Пространственное разрешение 5 пар линий на мм. и 5,4 пар линий на мм.
Контраст: 22:1(7”) and 30:1 (5”)
Чувствительность детектирования квантов (QDE): 65% при 59,5 кЭв.
Решетка для флюороскопии: 8:1, 40 линий/см.
Видеокамера на основе ПЗС-технологии:
ПЗС-матрица: 752 х 582, 50 Гц; 768 х 494, 60 Гц.
Ширина спектра сигнала: 14 Мгц.
Отношение сигнал/шум 40 дБ при освещенности 0.12 люкс.
Количество строк в кадре: при частоте развертки 50 Гц. - 625 линий (525 линий - 60 Гц.)
Поворот изображения на 360º.
Немерцающий телемонитор 17” с передвижной тележкой:
Ширина спектра сигнала: 40 MHz
Количество строк в кадре: при частоте развертки 50 Гц - 625 линий. (525 линий при 60 Гц.)
Цифровая система формирования и обработки изображений 1MI.
Формат изображения 576x576x8 бит
Оперативная память на 1 кадр.
Функция запоминания последнего изображения (L.I.H.).
OMNISCOP C9 Цифровой хирургический мобильный рентгеновский аппарат с С-образной дугой
OMNISCOP C представляет собой мобильный хирургический рентгеновский аппарат с С-образной дугой. Его конструкция обеспечивает максимальную гибкость и эффективность в клинических условиях.
OMNISCOP C – многофункциональная система, являющаяся наилучшим решением для новых клиник и больниц.
В системе использована самая современная технология захвата изображений, включающая в себя телевизионную цепь, ПЗС - сенсор, усилитель изображения размером 9” и управляемая тележка, благодаря которой система проста в использовании и обладает хорошей маневренностью в любых помещениях больницы: в операционных, палатах интенсивной терапии, помещениях экстренной помощи и т.д.
Комплект поставки:
С-образная дуга
Генератор 230 В – 2.8 кВт – 110 кВп – 250 мАс
Рентгеновская трубка 41 KHU, 0.6-1.5 мм.
Система формирования изображения с усилителем изображения 9” .
Технические характеристики :
С-образная дуга
Глубина: 660 мм.
Размах: 710 мм.
Расстояние от источника излучения до приемника (SID): 920 мм.
Орбитальное перемещение:115º (+90º-15º)
Угол поворота: +/-200º
Горизонтальное перемещение: 200 мм.
Автоматизированное вертикальное перемещение: 400 мм.
Сканирование «туда - обратно»: +/- 12º
Генератор
10%, 50/60 Гц.±Высокочастотный однофазный генератор: 40 кГц, 230 В.
Максимальная мощность: 2,8 кВт.
Диапазон пиковых напряжений при флюороскопии: 40 - 110 кВп.
Диапазон токов при флюороскопии: 0,2 - 4 мА.
Диапазон токов при флюороскопии в режиме одиночного импульса: 0,4 - 7 мА.
Диапазон пиковых напряжений при рентгенографии: 40 – 110 кВп.
Диапазон токов при рентгенографии: 25.4 - 65 мА.
с.×с) при рентгенографии: 1 – 250 мА×Диапазон токов (мА
Автоматический контроль яркости (ABS).
Режимы работы:
Непрерывная флюороскопия;
Импульсная флюороскопия;
Флюороскопия в режиме одиночного импульса;
Режим рентгенографии для получения снимков на рентгеновской пленке с усиливающим экраном.
Ручной переключатель.
Ножная педаль.
Рентгеновская трубка
Неподвижный анод.
Угол наклона зеркала анода 12º.
Фокальное пятно:
Малое: 0,6 мм. для флюороскопии.
Большое: 1,5 мм. для рентгенографии.
Теплоемкость анода 41.000 H.U.
Скорость охлаждения анода 18.600 H.U./мин.
Теплоемкость всего блока 675.000 H.U.
Коллиматор со шторками и ирисовой диафрагмой.
Система формирования и обработки изображений усилителем изображения 9”
Усилитель изображения: 9", 6” и 4”.
Коэффициент преобразования: 240 Кд/м2/мР/сек.
Пространственное разрешение 4,8 пар линий на мм.; 5,6 пар линий на мм. и 6,4 пар линий на мм.
Контраст: 23:1(9”), 25:1(6”), 30:1 (4”)
Чувствительность детектирования квантов (QDE): 65% при 59,5 кЭв.
Решетка для флюороскопии: 8:1, 40 линий/см.
Видеокамера на основе ПЗС-технологии:
ПЗС-матрица: 752 х 582, 50 Гц; 768 х 494, 60 Гц.
Ширина спектра сигнала: 14 Мгц.
Отношение сигнал/шум 40 дБ при освещенности 0.12 люкс.
Количество строк в кадре: при частоте развертки 50 Гц. - 625 линий (525 линий - 60 Гц.)
Поворот изображения на 360º.
Немерцающий телемонитор 17” с передвижной тележкой:
Ширина спектра сигнала: 40 MHz
Цифровая система формирования и обработки изображений 4MI
Второй немерцающий 17” телемонитор.
Формат изображения 576 x 576 x 8 бит.
Оперативная память на 4 кадра.
Функция запоминания последнего изображения (L.I.H.).
OMNISCOP CR9 Мобильный хирургический цифровой рентгеновский аппарат с С-образной дугой
OMNISCOP C представляет собой мобильный хирургический рентгеновский аппарат с С-образной дугой. Его конструкция обеспечивает максимальную гибкость и эффективность в клинических условиях.
OMNISCOP C – многофункциональная система, являющаяся наилучшим решением для новых клиник и больниц.
В системе использована самая современная технология захвата изображений, включающая в себя телевизионную цепь, ПЗС - сенсор, усилитель изображения размером 9” и управляемая тележка, благодаря которой система проста в использовании и обладает хорошей маневренностью в любых помещениях больницы: в операционных, палатах интенсивной терапии, помещениях экстренной помощи и т.д.
Технические характеристики :
С-образная дуга
Глубина: 660 мм.
Размах: 778 мм.
Расстояние от источника излучения до приемника (SID): 987 мм.
Орбитальное перемещение:115º
Угол поворота: +/-200º
Горизонтальное перемещение: 200 мм.
Автоматизированное вертикальное перемещение: 400 мм.
TRANSPORTIX PLUS-B Автоматизированный мобильный рентгеновский модуль с питанием от аккумуляторов TX-20HF-B 20 кВт, 320 мА, 125 кВп, 500 мА
Мобильная рентгенографическая система TRANSPORTIX PLUS 20-B представляет собой комплексный аккумуляторный рентгеновский аппарат. Эта система является наилучшим решением для любой больницы.
В системе использован самый современный высокочастотный генератор с питанием от аккумуляторов, позволяющий получать высокую мощность на выходе независимо от источника питания. Аккумуляторы заряжаются от стандартной розетки.
Благодаря своей маневренности и удобству работы система может использоваться в любых помещениях больницы: операционных, палатах интенсивной терапии, помещениях экстренной помощи и т.д.
Время облучения: 1 мс. - 10 c. 38 промежуточных состояний по шкале Ренарда.
Удобный для пользователя пульт управления с чувствительной клавиатурой, с, мА и время×цифровыми дисплеями рентгенографических параметров (кВ., мА экспозиции), возможностью выбора АЕС, решетки и информацией об APR.
Два режима работы, по двум и трем точкам.
с. В соответствии с выбранным×Режим работы по двум точкам: выбор кВ и мА кВт система подбирает максимально возможный уровень тока (мА) и минимальное время.
Режим работы по трем точкам: выбор кВ, мА и времени. Пользователь может задавать кВ, мА и время с единственным ограничением этих параметров в соответствии с техническими условиями.
Ручной переключатель с двумя положениями: подготовка и экспозиция.
Световая и звуковая индикация экспозиции.
Требования к питанию: автоматическая регулировка от 100 до 240 В переменного тока 10%, одна фаза.
Анатомическая программа APR
492 программируемых пользователем метода получения изображений.
Микропроцессорный пульт управления.
7 разделов с различными настройками для шести разных размеров пациентов: детский/взрослый и внутри каждого из них маленький/норма/большой.
Возможность индивидуальной настройки оборудования для каждого случая и сохранения настроек для последующего использования.
Анатомическая программа допускает программирование следующих параметров:
Рабочая станция.
кВ, мА, мА•с и время облучения.
AEC, площадь и оптическую плотность.
Тип усиливающего экрана.
Опора рентгеновской трубки и модуль перемещения
Автоматизированный модуль, скорость перемещения 4 км/час, запатентованная система, чувствительная к давлению.
Управление перемещением с помощью задней и передних рукояток.
Два независимых двигателя, по одному в каждом колесе: перемещение вперед и назад.
Прекрасная подвижность, благодаря большим задним колесам аппарат может даже преодолевать небольшие препятствия.
Отдельные индикаторы заряда аккумуляторов электропривода и аккумуляторов генератора.
Передняя и боковая противоударные системы.
Легкий доступ в любой лифт, коридор, аппарат проходит в любые двери и его можно подвезти к постели пациента на расстояние до 5 см.
Система предохранения от поломок при работе оператора с рукоятками.
Ручной вращающийся коллиматор с индикацией зоны облучения.
Возможность включения коллиматора и с помощью элементов управления на коллиматоре, и с передней панели.
Эргономичный сенсорный пульт управления.
Легкий доступ к кнопке экстренной остановки.
Отделение для кассет на 10 кассет размером 35х43 см и меньше.
Перемещения рентгеновской трубки и опоры.
Угол поворота опоры: 360º
Угол поворота рентгеновской трубки вокруг оси “X”: +/- 180º
Угол поворота рентгеновской трубки вокруг оси “Z”: 90º
Вертикальное перемещение рентгеновской трубки: 150 см.
Горизонтальное перемещение рентгеновской трубки: 53 см.
Сбалансированный кронштейн рентгеновской трубки.
Электромагнитные фиксаторы, отпирающиеся с пульта оператора или с помощью управляющих элементов на опоре рентгеновской трубки.
Максимально фокусное расстояние: 205 см. до пола.
Минимальное фокусное расстояние: 55 см. до пола.
Ручной коллиматор
Ручной коллиматор с шестью парами створок.
Направляющие для принадлежностей (тубусов, фильтров, и т.д.).
Лампа, освещающая поле зрения (освещенность 160 люкс)
Световой индикатор выравнивания с модулем Буки
Отсчет времени работы лампы
Вытягивающаяся измерительная лента.
Кабели высокого напряжения
Два кабеля высокого напряжения повышенной гибкости, 75 кВ.
Компактный разборный аппарат для рентгенографических исследований при общей диагностике, травматологии и флюорографии. В качестве детектора рентгеновского изображения используется фотостимулированная пластина, помещаемая в стандартную кассету. Штатив аппарата позволяет проводить снимки как в положении пациента "стоя", так и в положении "лежа" на каталке или носилках. Аппарат имеет два устройства для установки кассет - основное и вспомогательное. Основное устройство используется для получения снимков грудной клетки и черепа в положении пациента "стоя" и в положении "лежа" при использовании каталки. Вспомогательное устройство используется для получения снимков ног. Кроме того, возможно проведение снимков на кассеты, закрепляемые на каталке или расположенные непосредственно под исследуемым объектом. При необходимости возможно получение традиционных снимков на рентгеновскую пленку.
Штатив
Поворот системы моноблок-приемник вокруг горизонтальной оси
360°
Расстояние от пола до центра рентгеновского пучка при горизонтальном положении системы моноблок-приемник
870 мм
Расстояние от пола до центра рентгеновского пучка при вертикальном положении системы и повернутом моноблоке
440 мм
Вертикальное перемещение системы моноблок-приемник
500 мм
Высокочастотный генератор
Мощность
4 кВт
Рабочая частота
300 кГц
Диапазон напряжений
40-115 кВ
Диапазон тока
5-100 мА
Диапазон количества электричества
0,1-200 мАс
Питание
220 В, однофазн.
Рентгеновская трубка
Тип анода
неподвижный
Теплоемкость
40 000 тепл. ед.
Размеры фокусного пятна
0,6/1,5
Управление
Цифровая индикация параметров
кВ, мАс
Индикация включения экспозиции
имеется
Система компьютерной рентгенографии
Разрешающая способность
4,3 пары линий/мм
Пороговый контраст
1,5%
Динамический диапазон
200
Производительность
до 30 снимков/час
Максимальный размер кассеты
35х43
Срок службы экрана
25 000 циклов
Принцип действия цифровой рентгенографии:
Работа системы основана на запоминании рентгеновского изображения на специальной пластине, покрытой стимулированным люминофором и дальнейшем считывании изображения сканирующим лазером.
Использование специальной пластины взамен рентгеновской пленки позволяет снизить лучевую нагрузку и сократить затраты на рентгеновскую пленку и химические реактивы
Мультимобиль 2.5
Siemens (Сименс)
мобильная рентгеновская система
Описание:
Multimobile 2.5 идеально подходит
для блоков интенсивной терапии
отделений для новорожденных
прикроватной рентгенографии
в операционных (невзрывоопасных областях)
гипсовых кабинетах
перевязочных кабинетах
в кабинетах для оказания экстренной помощи,когда транспортировка в отделение радиологии сопряжено с потерей времени и стрессом
простая в использовании панель управления, в которой необходимо установить 2 параметра и цифровой дисплей параметров
легкая настройка различных проекций при минимальных усилиях стала возможной благодаря дизайну штатива рентгеновской трубки с противовесом
головка рентгеновской трубки регулируется во всех плоскостях и позволяет произвести съемку в горизонтальной и вертикальной проекциях
удобная и безопасная и парковая позиция головки гарантирует ее безопасность, особенно при движении
благодаря маленькому весу и компактному функциональному дизайну, Multimobile 2.5 обладает раширенной маневренностью и мобильностью
Технические характеристики:
Конфигурация системы:
Генератор
• высокочастотный генератор рентгеновских лучей
• ыходная мощность 2.5 кВт
• диапазон напряжения 40 до 100 кВ
• диапазон изменения мАс 0.32 до 200 мАс
• время экспозиции от 20 мс до 5 сек.
Рентгеновская трубка
• время экспозиции: от 5 до 2.5 сек.
• техника экспозиции: двухточечная техника (регулируются только кВт и мА/сек)
• фокусное пятно 1.4 х 1.4 мм
• коллиматор: ручная регулировка
• требуемое напряжение в сети: 170 – 265В
• потребляемая мощность: 3 кВА
• частота питающей сети: 50 Гц
• длина сетевого кабеля: 15 м.
• ящик для кассет: вместимость 8 кассет
• размеры устройства: 65 х 142 х 142 (высота х высота х длина)
• вес: 130 кг
Полимобиль III
Siemens (Сименс)
Передвижной рентгеновский съемочный аппарат
Описание:
Мобильный рентгеновский генератор для применения в обычной клинической практике, в палатах и в рентгенологических отделениях
Технические характеристики:
Компактная конструкция
· моноблочный высокочастотный генератор с мультиимпульсной формой кривой мощностью 2.5 кВт по DIN 6822
· диапазон напряжения на трубке от 40 до 110 кВ,
21 ступень регулирования
· максимальный ток трубки 40 мА
· диапазон мАс от 0.32 до 200, 29 ступеней
· 0,5 – 200 мАс при 40 кВ
· 0.4 – 160 мАс в диапазоне 41 – 50 кВ, 0.32 – 125 мАс в диапазоне 52 – 63 кВ
· 0.32 – 100 мАс при 66 – 77 кВ, 0.32 – 80 мАс
при 81 – 100 кВ
· минимальное время экспозиции 8 мс
· максимальное время экспозиции 5 с
· установка значений кВ и мАс осуществляется сенсорными кнопками на панели управления
· включение светового указателя осуществляется с панели управления
· штатив рентгеновской трубки сбалансирован
· аппарат может быть точно спозиционирован за счет поворотных колес
· подсоединение к электрической сети осуществляется через обычную розетку с заземлением
·в комплект поставки входит моноблочный генератор, рентгеновская трубка SR 100/20 с номинальным размером фокусного пятна 1.4 мм (IEC 336/1982)
· ручная двухслойная диаграмма со световым указателем (галогеновая лампа яркостью не менее 180 люкс на расстоянии 1 м).
Встроенный ящик для 5 кассет размером 35 х 43 см
Полимобиль Плюс
Siemens (Сименс)
Передвижной рентгеновский съемочный аппарат
Описание:
Технические характеристики:
Компактная конструкция
· моноблочный высокочастотный генератор с мультиимпульсной формой кривой мощностью 16 кВт по IEC 601-2-7
·дlиапазон напряжения на трубке от 40 до 125 кВ, 24 ступени регулирования
· максимальный ток трубки 250 мА
· диапазон мАс от 0.32 до 250, 30 ступеней
· 0,5 – 200 мАс диапазоне 40 – 48 кВ, 0,4 – 250 мАс при 50 кВ
· 0.4 – 200 мАс в диапазоне 52 – 57 кВ, 0.32 – 200 мАс в диапазоне 60 – 63 кВ, 0.32 – 125 мАс при 85 – 102 кВ
· 0.32 – 100 мАс при 109 – 125 кВ
· минимальное время экспозиции не более 4 мс в диапазоне 40 – 125 кВ
· максимальное время экспозиции 6 с
· установка значений кВ и мАс осуществляется сенсорными кнопками на панели управления
· включение светового указателя осуществляется с панели управления
· штатив рентгеновской трубки сбалансирован
· аппарат может быть точно спозиционирован за счет поворотных колес
· подсоединение к электрической сети осуществляется через обычную розетку с заземлением
· в комплект поставки входит моноблочный генератор, рентгеновская трубка IAE X22 с номинальным размером фокусных пятен 0.8/1.3 мм, скорость вращения анода 2800 об/мин (50 Гц) (IEC 336/1982)
· ручная двухслотовая диаграмма со световым указателем (галогеновая лампа яркостью не менее 180 люкс на расстоянии 1 м)
· встроенный ящик для 8 кассет размером 35 х 43 см
Мультимобиль 5С
Siemens (Сименс)
Мобильная рентгеновская система с С-дугой
Описание:
Мобильная С-дуга с электронно-оптическим преобразователем высокого разрешения
моноблочным высокочастотным генератором
блоком цифрового управления
технологией сохранения изображений обеспечивает оптимальное решение
отвечающее современным клиническим требованиям
Технические характеристики:
Multimobile 5C создан для многоцелевого применения:
• в общей хирургии
• ортопедической хирургии
• экстренной хирургии
• кардиохирургии
• травматологии
• эндоскопии
• блоках интенсивной терапии
• реанимации
• в амбулаторных учреждениях
• операционных, а также в ветеринарной медицине
Генератор
• высокочастотный генератор рентгеновских лучей 2.5 кВт
С – дуга
• с-дуга с моторизованным управлением в вертикальном направлении, с ручным управлением в орбитальном и ротационном направлениях, противовесом и фиксаторами;
• эффективная высокочастотная технология;
• рентгеновская трубка 0.5х0.5 и 1.5х1.5 фокусными пятнами
• превосходное пространственное разрешение
• ирисовый коллиматор
• ультра компактный ЭОП (15см или 23см) с CCD камерой
• 2-мя черно-белыми мониторами
• режим ожидания, исключающий случайное радиационное излучение
• вращение изображения для визуализации изображений независимо от положения органа
• риверсирование изображения
• сохранение в памяти 4 изображений в дополнение к последнему изображению
• фюроскопия с фиксацией последнего изображения
• тепловая защита
Cемейство аппаратов MOBILETT XP
Аппарат представляет собой моноблок с высокочастотным генератором рентген-излучения 30 кВт (самый мощный среди передвижных аппаратов), панелью управления и ящиком для кассет, к которому прикреплена шарнирная "рука" с поворотным излучателем на конце. Аппарат подключается с помощью вилки к розетке сети.
Имеется также модификация с необслуживаемой аккумуляторной батареей с длительным сроком эксплуатации, которая дает возможность врачам производить снимки без подключения аппарата к розетке сети и перемещать аппарат с помощью электродвигателя.
Производство снимков с целью диагностики заболеваний легких и костно-суставного аппарата с головы до стоп, в т.ч. у лежачих пациентов. Благодаря мощному генератору аппараты Моbilett ХР могут использоваться круглосуточно без ограничений во времени и обеспечивают высокое качество снимков, не уступающее по качеству снимкам, выполненным на современных стационарных рентгенаппаратах, при исключительно низкой лучевой нагрузке.
Новейшей революционной разработкой фирмы SIEMENS для этих рентген-систем является установка MOBILETT XP Digital - первый в мире полностью цифровой мобильный генератор. Аппарат имеет плоский цифровой детектор, выполненный на основе аморфного силикона, который сразу трансформирует энергию рентген-излучения в цифровое изображение отснятого объекта и передает его на рабочую станцию для компьютерной обработки и архивации в матрице 14 Bit (3000х3000 пикселей) в формате DICOM-3, а также передачи рентген-изображений по компьютерным сетям и получения высококачественных твердых копий на лазерной камере. При этом обеспечивается минимальная лучевая нагрузка и максимальная пропускная способность (до 60-70 пациентов в час) за счет беспленочной технологии. Флэт-детектор соединяется с рентген-системой длинным гибким кабелем и может быть установлен в любом месте, где нужно произвести рентгенографическое исследование пациента.
OMNISCOP C7 Цифровой хирургический мобильный рентгеновский аппарат с С-образной дугой
OMNISCOP C представляет собой мобильный хирургический рентгеновский аппарат с С-образной дугой. Его конструкция обеспечивает максимальную гибкость и эффективность в клинических условиях.
OMNISCOP C – многофункциональная система, являющаяся наилучшим решением для новых клиник и больниц.
В системе использована самая современная технология захвата изображений, включающая в себя телевизионную цепь, ПЗС - сенсор, усилитель изображения размером 7” и управляемая тележка, благодаря которой система проста в использовании и обладает хорошей маневренностью в любых помещениях больницы: в операционных, палатах интенсивной терапии, помещениях экстренной помощи и т.д.
Технические характеристики :
Генератор
Рентгеновская трубка
Система формирования и обработки изображений
ЦЕНА: 99 380,00€
OMNISCOP C9 Цифровой хирургический мобильный рентгеновский аппарат с С-образной дугой
OMNISCOP C представляет собой мобильный хирургический рентгеновский аппарат с С-образной дугой. Его конструкция обеспечивает максимальную гибкость и эффективность в клинических условиях.
OMNISCOP C – многофункциональная система, являющаяся наилучшим решением для новых клиник и больниц.
В системе использована самая современная технология захвата изображений, включающая в себя телевизионную цепь, ПЗС - сенсор, усилитель изображения размером 9” и управляемая тележка, благодаря которой система проста в использовании и обладает хорошей маневренностью в любых помещениях больницы: в операционных, палатах интенсивной терапии, помещениях экстренной помощи и т.д.
Комплект поставки:
Технические характеристики :
С-образная дуга
Генератор
Рентгеновская трубка
Система формирования и обработки изображений усилителем изображения 9”
Цифровая система формирования и обработки изображений 4MI
ЦЕНА: 107 030,00€
OMNISCOP CR9 Мобильный хирургический цифровой рентгеновский аппарат с С-образной дугой
OMNISCOP C представляет собой мобильный хирургический рентгеновский аппарат с С-образной дугой. Его конструкция обеспечивает максимальную гибкость и эффективность в клинических условиях.
OMNISCOP C – многофункциональная система, являющаяся наилучшим решением для новых клиник и больниц.
В системе использована самая современная технология захвата изображений, включающая в себя телевизионную цепь, ПЗС - сенсор, усилитель изображения размером 9” и управляемая тележка, благодаря которой система проста в использовании и обладает хорошей маневренностью в любых помещениях больницы: в операционных, палатах интенсивной терапии, помещениях экстренной помощи и т.д.
Технические характеристики :
Генератор
Рентгеновская трубка
Система формирования и обработки изображений 9”
Опция:
ЦЕНА: 141 750,00€
TRANSPORTIX PLUS-B Автоматизированный мобильный рентгеновский модуль с питанием от аккумуляторов TX-20HF-B 20 кВт, 320 мА, 125 кВп, 500 мА
Мобильная рентгенографическая система TRANSPORTIX PLUS 20-B представляет собой комплексный аккумуляторный рентгеновский аппарат. Эта система является наилучшим решением для любой больницы.
В системе использован самый современный высокочастотный генератор с питанием от аккумуляторов, позволяющий получать высокую мощность на выходе независимо от источника питания. Аккумуляторы заряжаются от стандартной розетки.
Благодаря своей маневренности и удобству работы система может использоваться в любых помещениях больницы: операционных, палатах интенсивной терапии, помещениях экстренной помощи и т.д.
Комплект поставки:
Рентгеновский генератор
Анатомическая программа APR
Опора рентгеновской трубки и модуль перемещения
Ручной коллиматор
Кабели высокого напряжения
Размеры и вес
ЦЕНА: 60 930,00€
